Выбор токарного патрона для станка с ЧПУ: гидравлические, пневматические, механизированные
Токарный патрон — один из немногих узлов станка, ошибка в выборе которого сразу видна на детали: биение, вырыв заготовки на оборотах, скол кулачка при смене партии. При этом на рынке одновременно продаются гидравлические, пневматические и механизированные патроны, и разница между ними далеко не только в приводе. Ниже — практическое руководство: как устроены основные типы патронов, какие параметры сравнивать при подборе и какие ошибки чаще всего приводят к простою или браку.
- Зачем токарному станку с ЧПУ отдельный привод патрона
- Гидравлические, пневматические и механизированные патроны: в чём разница
- Устройство и принцип работы каждого типа
- Критерии выбора патрона под станок и деталь
- Совместимость с шпинделем: планшайба, посадка, привод
- Типичные ошибки при выборе и эксплуатации
- Обслуживание, ресурс и когда патрон пора менять
- Заключение
Зачем токарному станку с ЧПУ отдельный привод патрона
На универсальном токарном станке кулачки обычно поджимают заготовку вручную, ключом, и усилие зажима ограничено физической силой оператора и трением в резьбовом соединении. На станке с ЧПУ, где обработка идёт на высоких оборотах шпинделя и с автоматической сменой заготовок, ручной зажим не подходит по двум причинам.
Во-первых, центробежная сила на высоких оборотах стремится «раскрыть» кулачки и ослабить хватку — простого механического зажима без компенсации недостаточно для стабильного усилия во всём диапазоне оборотов. Во-вторых, цикл автоматической обработки требует, чтобы зажим и разжим происходили за доли секунды по команде системы ЧПУ, без участия оператора. Именно для этого в патрон встраивают гидравлический, пневматический или механизированный привод, управляемый централизованно.
Такой привод работает в паре с приводным цилиндром на заднем конце шпинделя, который через тягу передаёт усилие на кулачки патрона. Выбор типа привода определяет не только скорость и стабильность зажима, но и допустимые обороты, требования к обвязке станка и стоимость владения оснасткой.
Гидравлические, пневматические и механизированные патроны: в чём разница
На практике термин «механизированный патрон» часто используют как общее название для любого патрона с силовым приводом — в противовес ручному. Но внутри этой группы есть принципиальное деление по типу энергии, которая создаёт усилие зажима.
- Гидравлические патроны — усилие создаёт масло под давлением от гидростанции станка. Обеспечивают наибольшее и наиболее стабильное усилие зажима, хорошо держат обороты, применяются на большинстве современных токарных обрабатывающих центров.
- Пневматические патроны — приводятся сжатым воздухом. Быстрее по циклу зажима-разжима, проще в обвязке (не нужна гидростанция), но развивают меньшее усилие и чувствительнее к падению давления в цеховой магистрали.
- Механизированные патроны с ручным силовым приводом — зажим выполняется вручную через рычаг или ключ, но с механическим усилением (клин, эксцентрик), что даёт больше усилия, чем в чисто ручном патроне, без пневмо- или гидропривода. Используются там, где автоматизация цикла не требуется, но нужна повторяемая, контролируемая сила зажима.
Ниже — сравнение трёх типов по ключевым эксплуатационным параметрам.
| Параметр | Гидравлический | Пневматический | Механизированный (ручной силовой) |
|---|---|---|---|
| Усилие зажима | Высокое, стабильное | Среднее, зависит от давления воздуха | Среднее, зависит от оператора |
| Скорость цикла зажим-разжим | Быстро, доли секунды | Очень быстро | Медленно, ручная операция |
| Обвязка станка | Нужна гидростанция и цилиндр | Нужны компрессор и магистраль | Не требуется |
| Типичное применение | Токарные центры, серийное производство | Лёгкие и средние детали, автоматизация подачи | Мелкосерийное и единичное производство |
| Стоимость владения | Выше из-за гидравлики | Средняя | Ниже, но выше нагрузка на оператора |
Устройство и принцип работы каждого типа
Вне зависимости от типа привода механическая часть большинства современных токарных патронов схожа: корпус, три (реже два или четыре) кулачка, перемещающихся по клиновым или рычажным механизмам, и планшайба или фланец для крепления на шпиндель станка.
В гидравлическом патроне тяга шпинделя соединена с гидроцилиндром на заднем конце станка. Давление масла толкает тягу, та через клиновой механизм внутри патрона раздвигает или сдвигает кулачки. Усилие зажима задаётся давлением в гидросистеме и практически не зависит от оборотов шпинделя — это ключевое преимущество для чистовой и получистовой токарной обработки на высоких скоростях.
Пневматический патрон устроен аналогично, но вместо масла работает сжатый воздух. Из-за сжимаемости воздуха усилие зажима менее стабильно при колебаниях давления в магистрали, поэтому такие патроны чаще применяют на деталях среднего и лёгкого веса, где не требуется предельное усилие.
Механизированный патрон с ручным силовым приводом использует клиновой или рычажный усилитель: поворот ключа на небольшой угол через редукцию создаёт заметно большее усилие, чем в простом трёхкулачковом патроне с прямой резьбой. Такой патрон не подключается к системе ЧПУ и не участвует в автоматическом цикле, зато не требует обвязки станка гидравликой или пневматикой.

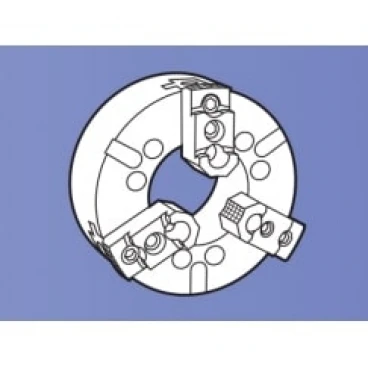

Компактный гидравлический патрон под посадку А4, подходит для токарных центров с ограниченным диаметром планшайбы и требованием стабильного усилия зажима на высоких оборотах.
Критерии выбора патрона под станок и деталь
Подбор патрона начинается не с типа привода, а с параметров заготовки и режимов резания. Тип привода — следствие требований, а не отправная точка.
- Диаметр патрона. Должен соответствовать максимальному диаметру зажимаемой заготовки и диапазону хода кулачков — слишком маленький патрон не даст нужного диапазона зажима, слишком большой увеличит момент инерции и снизит максимально допустимые обороты.
- Усилие зажима. Определяется массой заготовки, силами резания и требуемой чистотой поверхности. Для тяжёлых поковок и черновой обработки на первый план выходит именно максимальное статическое усилие, для тонкостенных деталей — наоборот, важно не деформировать заготовку избыточным прижимом.
- Число и тип кулачков. Трёхкулачковые патроны — стандарт для круглых и шестигранных заготовок; для нестандартной геометрии применяют четырёхкулачковые или патроны со сменными мягкими кулачками, растачиваемыми под конкретный профиль.
- Допустимая частота вращения. У каждого патрона в паспорте указана максимальная частота вращения, при превышении которой усилие зажима падает ниже безопасного порога из-за центробежных сил — этот параметр обязательно сверяют с диапазоном оборотов станка.
- Наличие сквозного отверстия. Для прутковой подачи нужен патрон с достаточно большим проходным отверстием в шпинделе и в самом патроне; для штучных заготовок это не критично.
Отдельно стоит проверить остаточное биение по паспорту патрона и совместимость с уже установленными на станке кулачками, если планируется частичная замена оснастки, а не патрона целиком — подробнее о подборе сменных кулачков можно почитать в статье про подбор кулачков для токарных патронов.
Патрон среднего диаметра под посадку А5 — универсальный выбор для деталей средней массы, где нужен запас по усилию зажима и совместимость с распространённым фланцевым креплением.
Совместимость с шпинделем: планшайба, посадка, привод
Даже правильно подобранный по диаметру и усилию патрон не встанет на станок, если не совпадает посадочный узел. Здесь есть три момента, которые проверяют до заказа, а не после доставки.
Тип посадки — А2, А5, А8 и другие обозначения по DIN или ANSI — задаёт диаметр и профиль присоединительного фланца шпинделя. Патрон и переходная планшайба должны точно соответствовать посадке станка; переходники между несовместимыми стандартами существуют, но добавляют вылет и снижают жёсткость системы. У ряда моделей планшайба приобретается отдельно от патрона — это стоит уточнять в спецификации перед заказом.
Тип привода зажима — гидравлический, пневматический или ручной — должен соответствовать тому, что уже смонтировано на станке: приводной цилиндр, тяга, разводка магистралей. Замена гидравлического патрона на пневматический на одном и том же станке потребует переделки всей приводной группы, что редко оправдано экономически.
Проходное отверстие тяги и патрона должно быть согласовано — если станок укомплектован под прутковую подачу, патрон с маленьким сквозным отверстием сведёт это преимущество на нет.
Трёхкулачковый патрон большего диаметра для тяжёлых заготовок и токарных центров с посадкой А8, где важен запас по массе детали и жёсткость крепления.
Типичные ошибки при выборе и эксплуатации
Большая часть отказов патронов и связанного с ними брака сводится к нескольким повторяющимся причинам.
- Выбор патрона «по диаметру шпинделя», без расчёта усилия зажима. Патрон подходящего размера может не держать заготовку на нужных оборотах, если его паспортное усилие зажима рассчитано для более лёгких деталей.
- Превышение допустимой частоты вращения. На гидравлических и пневматических патронах усилие зажима падает с ростом оборотов из-за центробежной силы кулачков; работа на предельных или завышенных оборотах — частая причина вырыва заготовки.
- Использование изношенных или несовместимых кулачков. Кулачки от одного патрона редко подходят к другому без адаптации, а изношенный профиль резьбы снижает точность центрирования и повторяемость зажима.
- Игнорирование обвязки станка при замене патрона. Смена типа привода (например, с пневматического на гидравлический) без пересмотра гидростанции, цилиндра и настроек давления приводит либо к недостаточному усилию, либо к перегрузке узла.
- Пренебрежение люнетами при обработке длинных валов. Для деталей с большим вылетом одного патрона недостаточно — без дополнительной опоры заготовка вибрирует и «уводит» размер.
Для длинных и тонких валов патрон обычно дополняют люнетом — самоцентрирующейся опорой, которая поддерживает заготовку по всей длине обработки и снижает биение и вибрацию.
Дополнительная опора для длинных валов и тонкостенных заготовок, снижающая биение при токарной обработке в сочетании с трёхкулачковым патроном.
Обслуживание, ресурс и когда патрон пора менять
Ресурс патрона напрямую зависит от режима эксплуатации, но общие ориентиры для планового обслуживания такие (уточняйте по руководству конкретной модели):
- Регулярная смазка внутреннего клинового механизма — периодичность задаёт производитель, но при интенсивной работе интервал обычно короче паспортного.
- Периодическая проверка биения кулачков и корпуса патрона индикатором — рост биения сверх допуска сигнализирует об износе направляющих или ослаблении крепёжных элементов.
- Контроль усилия зажима по манометру гидро- или пневмосистемы — падение рабочего давления снижает фактическое усилие зажима независимо от исправности самого патрона.
- Очистка от стружки и СОЖ (смазочно-охлаждающей жидкости) после каждой смены — абразивная стружка, попадающая в клиновой механизм, ускоряет износ кулачков и корпуса.
Патрон меняют полностью, если износ клинового механизма или посадочных поверхностей превышает допуск на биение, указанный в паспорте станка, либо если ремонт кулачков и корпуса экономически нецелесообразен по сравнению со стоимостью нового узла. Для базового набора расходной и сопутствующей оснастки станка также имеет смысл заглянуть в раздел патроны для станков с ЧПУ и в общий каталог комплектующих для станков с ЧПУ.
FAQ: частые вопросы
Чем механизированный патрон отличается от обычного трёхкулачкового?
Механизированный патрон оснащён силовым приводом — гидравлическим, пневматическим или механическим усилителем — и создаёт стабильное усилие зажима без ручного затягивания ключом. Обычный трёхкулачковый патрон зажимается вручную и не подходит для автоматического цикла станка с ЧПУ.
Можно ли поставить гидравлический патрон на станок без гидростанции?
Нет, для работы гидравлического патрона нужен приводной гидроцилиндр, тяга и источник давления масла. Без соответствующей обвязки станка такой патрон физически не сможет создавать усилие зажима.
Как влияют обороты шпинделя на усилие зажима патрона?
На высоких оборотах центробежная сила стремится сдвинуть кулачки наружу и ослабить хватку, поэтому фактическое усилие зажима снижается по сравнению со статическим. Максимально допустимую частоту вращения для конкретной массы заготовки уточняйте по паспорту патрона.
Нужен ли люнет, если станок уже оснащён мощным патроном?
Люнет нужен не вместо патрона, а в дополнение к нему — для длинных и тонких валов, где один зажим с одного конца не устраняет прогиб и вибрацию заготовки при обработке. Патрон и люнет решают разные задачи фиксации.
Как понять, что патрон пора менять, а не ремонтировать?
Ориентируйтесь на биение кулачков и корпуса, измеренное индикатором, и на паспортный допуск станка. Если износ клинового механизма превышает допуск или ремонт по стоимости приближается к цене нового патрона, замена целесообразнее.
Заключение
Выбор между гидравлическим, пневматическим и механизированным патроном определяется не модой, а совокупностью факторов: массой заготовки, требуемым усилием зажима, диапазоном оборотов и уже смонтированной на станке обвязкой. Гидравлика даёт максимальную стабильность на высоких оборотах, пневматика — скорость цикла при меньшем усилии, механизированный ручной привод — простоту и низкую стоимость владения там, где автоматический цикл не нужен.
Если сомневаетесь, какой тип патрона и посадки подойдёт конкретному станку, или нужна помощь с подбором кулачков, планшайбы и сопутствующей оснастки — обратитесь к специалистам ООО «Эффективное производство»: поможем сопоставить параметры станка с каталогом и подобрать оснастку без лишних переходников и компромиссов по точности.
