Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-F

Преобразователь частоты низкого напряжения DELTA ELECTRONICS VFD-F

Под заказ

(2)

Артикул VFD-F

Основные области применения VFD-F:

Системы вентиляции, дымососы, системы канализации, системы холодного и горячего водо- тепло снабжения, вспомогательного оборудования котельных, ТЭС, ТЭЦ и т.д.

Артикул товара: VFD-F

ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.

Характеристики:

Преобразователь частоты низкого напряжения

Производитель: Delta Electronics

Заказать

info@cnc360.ru

Подробное описание
Технические характеристики
Доставка
Документация
Чертежи
Гарантия и возврат

Для насосов и вентиляторов

Выходная частота: 0.1~120Гц
Настраиваемая характеристика V/F
Автоматическое энергосбережение
ПИД-регулятор
Веерное управление группой насосов (вентиляторов)
Автоматический перезапуск
15 предустановленных скоростей
Автоматическое пошаговое управление
Связь по MODBUS (скорость до 38400 бит/сек), а так же модули Profibus DP, DeviseNet, LonWorks

Перегрузка 120% в течение 1 мин.; автоматическое энергосбережение при работе с насосами и вентиляторами

U_пит, В	Диапазон мощностей, кВт
3Ф/380В	0.75 - 220

Особенности.

Серия оптимизирована для работы с насосами и вентиляторами.
Автоматический подъем начального пускового момента и компенсация скольжения при увеличении нагрузки.
Диапазон регулировки выходной частоты 0.1...120 Гц.
Перегрузка 120% в течение 1 мин.
Встроенный ПИД-регулятор для эффективной работы в замкнутой системе регулирования, например, по давлению или расходу в системах тепло- и водоснабжения.
Автоматическое энергосбережение при работе с насосами и вентиляторами.
Каскадное (веерное) управление группой электродвигателей (до 4-х), с возможностью их плавного пуска и последующего подключения напрямую к питающей сети.
Широкие возможности задания вольт/частотной характеристики U/F (пять встроенных характеристик и одна, задаваемая пользователем).
Синхронизация с вращающимся двигателем.
Автостабилизация (AVR) напряжения на двигателе при изменении напряжения сети.
Возможность работы привода с переходом на одну из 15-ти предустановленных частот вращения, в том числе, в автоматически исполняемом цикле с заданным временным интервалом каждого шага в диапазоне от 0 до 65500сек (обеспечивается встроенным PLC - программируемым логическим контроллером).
Независимое задание и выбор 4-х времен разгона/замедления.
Последовательный интерфейс RS-485 (протокол Modbus) со скоростью до 38 400 бод.
Встроенный пульт управления с пятиразрядным светодиодным индикатором красного свечения, снимаемый для выноса, например, на дверцу шкафа.
11 дискретных входов (из них, 8 многофункциональных программируемых).
3 аналоговых входа (4...20мА, 4...20мА, 0...10В).
2 релейных (возможно расширение до 8) многофункциональных программируемых выхода.
2 программируемых аналоговых выхода.

Класс напряжения	380 В
Модель VFDхххF43A	007	015	022	037	055	075	110	150	185	220	300	370	450	550	750	900	1100	1320	1600	1850	2200
Ном. мощность двигателя, кВт	0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75	90	110	132	160	185	220
Номинальная выходная мощность ПЧ, кВА	2.3	3.2	4.2	6.5	10	14	18	25	29	34	46	56	69	84	114	137	168	198	236	282	328
Ном. выходной ток ПЧ, А	2.7	4.2	5.5	8.5	13	18	24	32	38	45	60	73	91	110	150	180	220	260	310	370	430
Максимальное выходное напряжение, В	Равно входному (для Uвх = 380В максимальное выходное напряжение равно 380В)
Диапазон вых. частоты	Регулируется от 0.10 до 120.00 Гц (выходной ток синусоидальный) с дискретностью 0.01 Гц
Несущая частота ШИМ, кГц	4 - 10						3 - 9				2 - 6					1 - 3
Ном. входной ток ПЧ, А	3.2	4.3	5.9	11.2	14	19	25	32	39	49	60	73	91	120	160	160	200	240	*	*	*
Параметры питающей сети	3фазы (342 - 528)В переменного тока частотой (47 - 63) Гц
Перегрузочная способность	120% от номинального тока при температуре окружающей среды <+40°С в течение 1 мин. через каждые 10 мин
Характеристики момента	Автоматическая компенсация момента и скольжения. Пусковой момент может быть до 150% на 1 Гц в теч. 2сек через каждые 20 сек при температуре радиатора <+60°С
Характеристика U/f	Устанавливается пользователем, для насосов и вентиляторов - 4 различные кривые
Способ охлаждения	принудительный, вентилятором
Температура хранения	-20...+60°С
Рабочая температура	-10...+40°С
Относительная влажность	не более 90% (без образования конденсата)
Место установки	Не выше 1000 м над уровнем моря.
Допустимая вибрация	9,80665 м/сек² (1g) менее 20 Гц, и 5,88 м/сек² (0.6g) менее 20...50 Гц

Для заказов на сумму более 50 000 руб. доставка включена в стоимость.

В других случаях рассчитывается исходя из веса отправления и региона доставки.

Возможна доставка любой удобной для заказчика ТК

Сроки доставки от 1 до 3 дней по Центральному региону

По умолчанию мы работаем с двумя курьерскими компаниями:

major-express.ru

Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.

www.dpd.ru

DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.

Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.

Как оплатить?

Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».

Как получить?

География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

Руководство пользователя

Размеры VFD-F:

Размеры VFD-F

Модель	W	W1	H	H1	D
VFD007F43A VFD015F43A VFD022F43A VFD037F43A	150	135	260	244.3	160.2
VFD055F43B VFD075F43B VFD110F43A VFD150F43A	200	185.6	323	303	183.2
VFD185F43A VFD220F43A VFD300F43A	250	226	403.8	384	205.4
VFD370F43A VFD450F43A VFD550F43A VFD750F43A	370	335	589	560	260
VFD900F43A VFD1100F43A	425	385	660	631	264

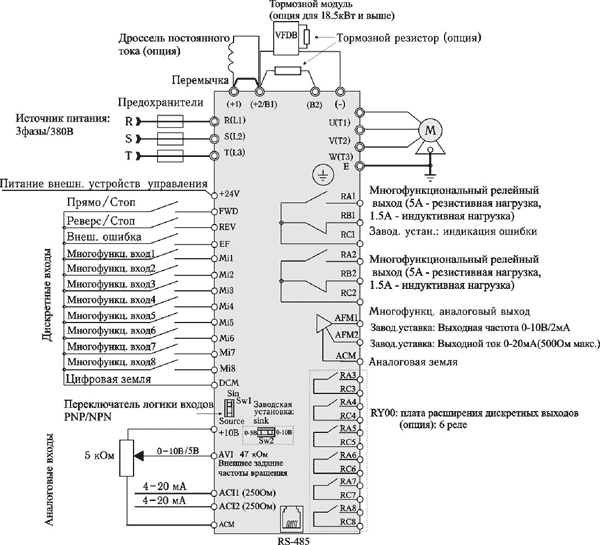

Схема подключения:
